RK平台Camera开发入门：从基础知识点到实战调试

烟火之旅 2026-02-16 4081

大家好！在安防监控、物联网设备、消费电子等领域，瑞芯微（Rockchip）平台凭借出色的图像处理能力，成为很多开发者的首选。但Camera开发涉及硬件链路、驱动配置、调试优化等多个环节，新手很容易踩坑。今天这篇文章，我们就基于瑞芯微官方《RK VI驱动指南》，梳理RK平台Camera开发的核心基础知识点和实战调试方法，帮你快速入门，解决常见问题。


一、RK Camera开发基础知识点

想要做好RK平台Camera开发，首先要理清“硬件架构-软件配置-关键概念”这三大块，我们一步步拆解。

1.先搞懂：适用平台与核心硬件模块

RK平台对Camera的支持覆盖多系列芯片，不同芯片的VI（Video Input）模块能力有差异，先明确你的开发目标平台：

芯片型号

软件系统

核心能力亮点

RV1126

Linux 4.19

支持3帧HDR，VICAP Full/Lite双IP

RV1109

Linux 4.19

同RV1126，分辨率上限3072x2048

RK3566

Linux 4.19

单VICAP，不支持HDR

RK3568

Linux 4.19

支持2帧HDR，分辨率上限4096x2304

RK3588

Linux 5.10

双ISP +双FEC，支持8K合成+ 7路sensor

核心硬件模块解析

Camera数据从传感器到输出，要经过“采集-处理-后处理”三大模块，链路如下（建议收藏）：



•RKVICAP：视频采集模块，负责接收Sensor的原始数据，支持MIPI（DPHY/CPHY）、LVDS、DVP（BT601/BT656/BT1120）接口，不同芯片的VICAP数量/能力不同（如RV1126有VICAP Full+Lite）。

•RKISP：图像信号处理器，Camera的“大脑”，支持HDR合成（2帧/ 3帧）、自动白平衡（AWB）、自动曝光（AE）、自动对焦（AF）等3A功能，还能处理RAW格式转换。

•CIS（CMOS Image Sensor）：相机传感器，通过I2C与主控通信，驱动需基于V4L2 Subdev框架实现，是数据的“源头”。

2.再上手：关键软件配置

软件配置的核心是DTS设备注册和驱动框架，这两步错了，Camera根本跑不起来。

（1）DTS配置：Camera注册的“身份证”

DTS（设备树）负责描述硬件连接关系，比如Sensor的接口类型、I2C地址、电源GPIO等，不同接口（MIPI/LVDS/DVP）的配置略有差异，这里以最常用的MIPI接口为例（基于RV1126+OS04A10 Sensor）：

// 1. Sensor节点配置os04a10:os04a10@36{ compatible ="ovti,os04a10";// 与驱动匹配的字符串 reg = <0x36>;// Sensor I2C地址（7位） clocks = <&cru CLK_MIPICSI_OUT>;// Sensor时钟源 clock-names ="xvclk"; power-domains = <&power RV1126_PD_VI>;// 电源域 // 电源配置 avdd-supply = <&vcc_avdd>; dovdd-supply = <&vcc_dovdd>; dvdd-supply = <&vcc_dvdd>; // GPIO配置（断电/复位） pwdn-gpios = <&gpio1 RK_PD4 GPIO_ACTIVE_HIGH>; // 模组信息（匹配IQ参数） rockchip,camera-module-index = <1>;// 模组编号（不重复） rockchip,camera-module-facing ="front";// 朝向（front/back） // MIPI端口链接 port { ucam_out0: endpoint { remote-endpoint = <&mipi_in_ucam0>;// 链接到MIPI DPHY data-lanes = <1234>;// MIPI Lane数（必须配置，否则识别失败） }; };};// 2. MIPI DPHY节点配置&csi_dphy0 { status ="okay"; ports { port@0{ mipi_in_ucam0:endpoint@1{ reg = <1>; remote-endpoint = <&ucam_out0>;// 反向链接Sensor data-lanes = <1234>;// 与Sensor一致 }; }; port@1{ csidphy0_out:endpoint@0{ remote-endpoint = <&isp_in>;// 链接到ISP }; }; };};// 3. ISP虚拟节点配置（数据链路生效）&rkisp_vir0 { status ="okay"; ports { port@0{ isp_in:endpoint@0{ remote-endpoint = <&csidphy0_out>;// 反向链接MIPI DPHY }; }; };};

关键注意点：

•compatible必须与Sensor驱动中的of_match_table一致，否则驱动无法匹配设备；

•data-lanes必须明确（如4 Lane填<1 2 3 4>），MIPI接口不配置会识别为其他类型；

•多Sensor注册时，需分配不同的camera-module-index，避免冲突（如RK3588支持7路Sensor：6路MIPI+1路DVP）。

（2）驱动框架：基于I2C+V4L2 Subdev

RK平台Camera驱动遵循Linux标准框架，核心是CIS驱动（Sensor驱动），基于I2C总线（Sensor与主控通信）和V4L2 Subdev（与上层框架交互），关键组成如下：

核心组件

作用

struct i2c_driver

I2C驱动结构体，定义probe（设备匹配）、remove（设备卸载）、匹配表等

struct v4l2_subdev_ops

V4L2子设备操作集，包含core（电源/ IOCTL）、video（流控制）、pad（格式）

关键API

set_fmt（设输出格式）、get_fmt（获格式）、s_stream（启停流）等

比如i2c_driver的示例代码（简化）：

staticconststructof_device_id os04a10_of_match[] = { { .compatible ="ovti,os04a10"},// 与DTS匹配 {},};staticstructi2c_driver os04a10_i2c_driver = { .driver = { .name ="os04a10", .of_match_table = os04a10_of_match, }, .probe = os04a10_probe,// 设备匹配成功后执行 .remove= os04a10_remove,};module_i2c_driver(os04a10_i2c_driver);

3.必掌握：核心技术概念

搞懂这些概念，才能应对复杂场景（如HDR、多摄）：

（1）HDR模式：高动态范围成像

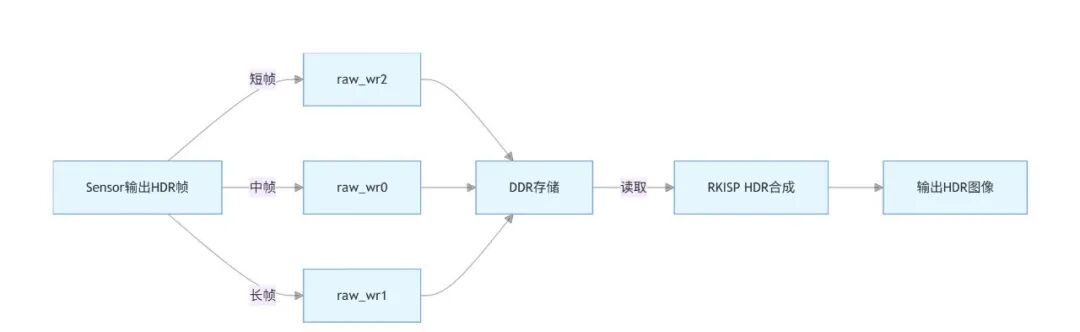

RKISP支持2帧（RK3568）或3帧（RV1126/RK3588）HDR合成，原理是采集不同曝光时间的帧（短帧-欠曝、中帧-正常、长帧-过曝），通过ISP合成高动态范围图像，数据链路如下：


（2）RAW存储格式：紧凑vs非紧凑

RAW是Sensor输出的原始数据，存储格式影响内存占用和处理效率：

•非紧凑型：10bit/12bit数据按16bit存储（高位对齐），内存占用高，但处理简单，适用于VICAP采集（如RV1126 DVP仅支持非紧凑）；

•紧凑型：12bit数据按8bit紧凑存储（4字节存3个像素），内存占用低，适用于ISP直接处理。

（3）多摄同步（RK3588专属）

RK3588支持多摄同步，解决多Sensor数据时序不一致问题，主要有两种模式：

•Master-Slave：从设备等待主设备的同步信号，仅收到信号才输出数据；

•Master-Master：主设备发送同步信号，从设备独立输出，收到信号后同步（支持当前帧完成后同步或立即同步）。

核心知识点脑图

为了方便记忆，整理成脑图如下：

二、RK Camera实战调试方法

开发中遇到“Camera不识别”“预览闪烁”“图像发紫”等问题，掌握以下调试方法，能快速定位问题。

1.必备工具：media-ctl + v4l2-ctl

这两个工具是RK Camera调试的“左右手”，前者管理媒体拓扑，后者操作视频设备。

（1）media-ctl：查看/配置拓扑

# 1. 查看media设备拓扑（X为0/1/2，需枚举）media-ctl -p -d /dev/mediaX# 示例输出：会显示Sensor→MIPI→ISP的链路，确认是否“ENABLED”# 2. 设置Sensor输出格式（如OS04A10设2688x1520，RAW12）media-ctl -d /dev/media0 --set-v4l2'"os04a10 1-0036":0[fmt:SBGGR12_1X12/2688x1520]'# 3. 切换ISP数据链路（如从ISPP切到MainPath抓RAW）media-ctl -l'"rkisp-isp-subdev":2->"rkisp_mainpath":0[1]'

（2）v4l2-ctl：抓帧/设控制参数

# 1. 抓RAW图（设分辨率、格式，保存到/tmp）v4l2-ctl -d /dev/video0 --set-fmt-video=width=2688,height=1520,pixelformat=RG10 --stream-mmap=4 # 4个MMAP缓存--stream-count=1 # 抓1帧--stream-to=/tmp/cap.raw # 保存路径--stream-skip=2# 跳过前2帧（避免初始帧异常）# 2. 设置曝光和增益（需先找到Sensor的subdev节点，如/dev/v4l-subdev4）v4l2-ctl -d /dev/v4l-subdev4 --set-ctrl'exposure=1216,analogue_gain=10'# 3. 查看支持的控制参数v4l2-ctl -d /dev/v4l-subdev4 --list-ctrls

2. Debug信息：定位问题的“线索”

遇到问题先看日志，RK提供了多个Debug入口：

（1）查看proc文件

proc文件包含ISP/VICAP的实时状态，比如：

# 查看ISP状态（帧号、格式、模块开关）cat/proc/rkisp0# 查看VICAP状态（输入格式、帧率、中断统计）cat/proc/rkcif_mipi_lvds

示例输出关键信息：

•Input Format:SGBRG10_1X10 Size:2688x1520@30fps：输入格式和帧率；

•ErrCnt:0：无错误中断，若不为0，可能是MIPI链路异常；

•HDRTMO ON：HDR TMO模块已开启。

（2）寄存器Dump

若怀疑硬件配置问题，可Dump ISP/VICAP寄存器：

# RV1126 Dump ISP寄存器（地址0xffb50000，长度0x10000）io-4-l0x100000xffb50000 > /tmp/isp.reg# RK3568 Dump ISP寄存器io-4-l0x100000xfdff0000 > /tmp/isp.reg

（3）开启驱动日志

# 开启ISP驱动日志（n=0~3，3级最详细）echo3 > /sys/module/video_rkisp/parameters/debug# 开启ISPP驱动日志echo3 > /sys/module/video_rkispp/parameters/debug# 查看日志dmesg | grep -i"rkisp"

3.常见问题排查：实战案例

（1）问题1：预览闪烁

排查步骤：

1.开启AE日志：AE（自动曝光）异常是闪烁的常见原因，开启日志查看统计值：

exportpersist_camera_engine_log=0x1ff3# 开启AE logrkisp_demo# 运行测试程序

1.分析日志：

◦若TmoMeanLuma（TMO合成后亮度）跳变，是TMO参数不匹配，需调整IQ参数；

◦若MeanLuma稳定但画面闪烁，是ISP后处理模块问题，需联系瑞芯微工程师；

◦若time（曝光时间）和gain（增益）同时变化，检查生效帧配置（如sensor的time通常n+2帧生效，需在IQ文件中设置time_delay=2）。

1.测试线性度：若gain线性度差，会导致亮度跳变，测试方法：

◦盖毛玻璃（均匀入光），固定gain=1，抓10ms/20ms/30ms的RAW图；

◦统计亮度值，减去黑电平（镜头遮黑抓图），若亮度与曝光时间成直线，线性度正常。

（2）问题2：光源处紫色溢出

排查步骤：

1.线性模式：检查gain值是否超Sensor手册限制（如驱动换算的gain寄存器值是否合法）；

2.HDR模式：

◦查看内核日志是否有MIPI报错（dmesg | grep -i "mipi err"），若有是短帧偏移导致合成错位；

◦确认短帧曝光是否超限制（如某sensor短帧最大2ms，若IQ配置3ms，实际仅2ms生效，导致合成ratio异常）。

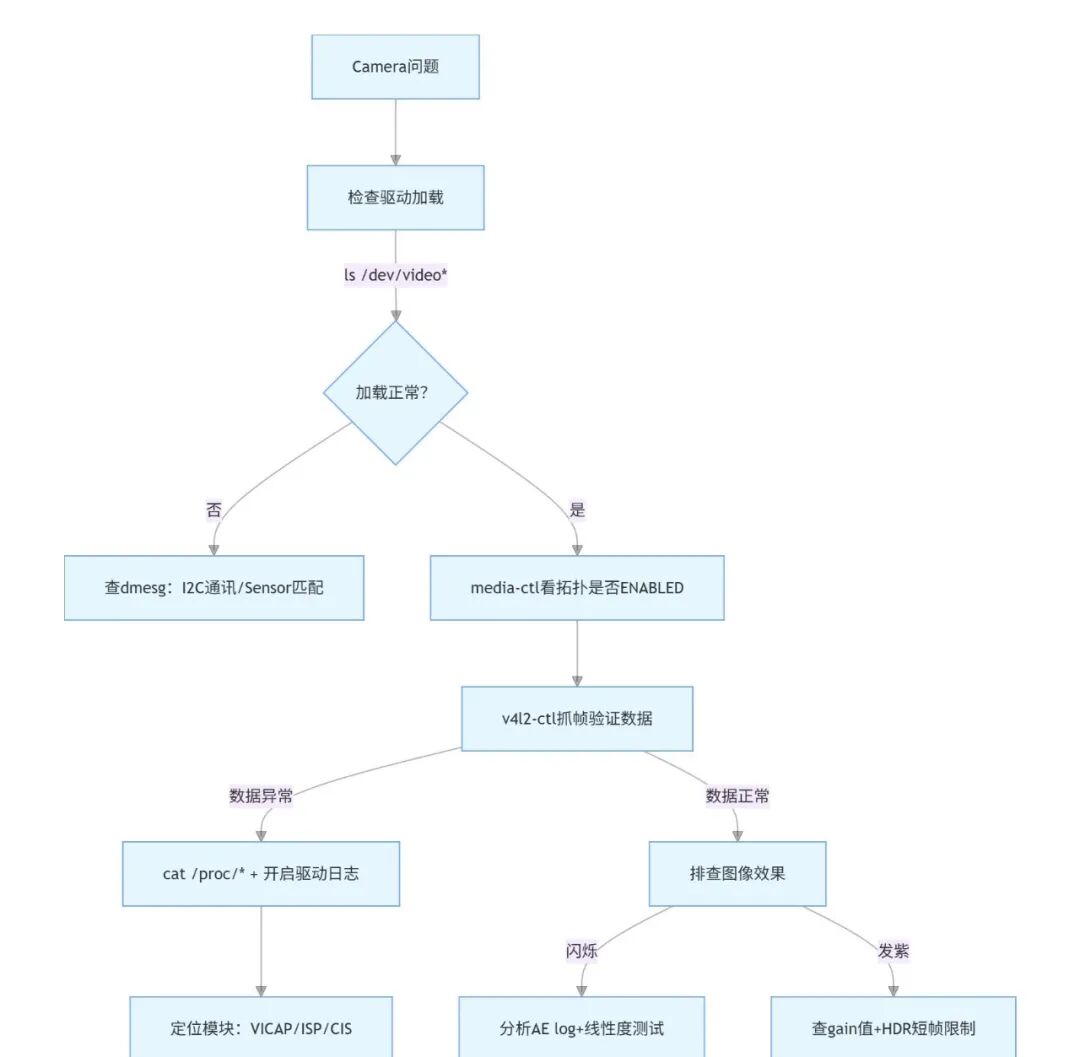

调试流程图


4.实用技巧

•单独更新驱动：无需重新编译内核，生成补丁后应用：

# 生成补丁（A=老版本commit，B=新版本commit）git format-patch A..B drivers/media/... -o tmp_patch# 应用补丁git am tmp_patch/*

•查看驱动版本：

cat/sys/module/video_rkisp/parameters/version

•判断ISP加载状态：

# 查看video节点名称，确认RKISP节点grep''/sys/class/video4linux/video*/name# 查看拓扑是否正常media-ctl -p -d /dev/mediaX

三、总结与资源推荐

开发要点总结

1.硬件层面：明确芯片的VI模块能力（如RK3588的多摄同步），理清Sensor→VICAP→ISP的数据链路；

2.软件层面：DTS配置要注意compatible、data-lanes等关键参数，驱动遵循I2C+V4L2 Subdev框架；

3.调试层面：先用media-ctl/v4l2-ctl验证链路，再通过proc日志和寄存器定位问题，常见问题优先查AE日志和参数限制。

参考资源

•官方文档：《Rockchip_Driver_Guide_VI_CN》（本文基于v1.1.1版本）；

希望这篇文章能帮你快速上手RK平台Camera开发！如果有其他问题，欢迎在评论区交流～
