在电力电子技术快速迭代的当下，高效率、高功率密度、小型化与具成本效益等已成为电源转换、新能源、工业控制等领域的核心发展诉求。传统硅基（Si）功率器件受限于材料物理极限，在开关频率、损耗控制、功率密度、集成度等方面逐渐难以满足高端场景需求。氮化镓（GaN）作为第三代宽禁带半导体材料，凭借优异的电气性能，成为替代硅基器件、突破电力系统性能瓶颈的核心方案。意法半导体（ST）推出的PowerGaN系列氮化镓功率器件，依托自主化工艺、完整产品矩阵与极致性能表现，成为电力能源领域的最优解决方案之一，广泛赋能消费电子、人工智能算力、汽车新能源、工业自动化等多赛道技术升级。
我们将分两篇文章向大家介绍：
上篇主要介绍氮化镓行业发展趋势、ST PowerGaN核心工艺优势与完整产品矩阵；
下篇将介绍ST PowerGaN真实应用场景，通过AI算力、消费电源、家电电机等多项实测数据，直观感受ST PowerGaN器件的实际性能表现。
一、GaN行业市场格局与增长趋势（2024-2030）
随着新能源汽车、AI算力中心、工业自动化、光伏储能等下游市场高速增长，氮化镓功率器件市场迎来爆发式增长。从2024-2030年行业市场数据来看*，各领域GaN渗透率与市场规模增速分化显著，汽车移动领域、消费者和工业电力等市场成为增长最快的核心赛道。
▲*资料来源：Power GaN 2025 Market and Technology Report - YOLE
汽车与移动出行领域增速领跑全行业，2023年GaN市场规模仅820万美元，预计2030年将达到3.715亿美元，七年复合增速（CAGR）超70%，成为GaN渗透率提升最快的场景。电信与数据通信领域稳步增长，CAGR达40%，AI服务器、数据中心服务器高压供电架构升级的爆发持续拉动GaN器件需求。消费电子领域市场基数最大、CAGR稳定在24%，手机快充、PC电源、智能家居适配器等场景持续贡献存量需求。工业、储能领域稳步扩容，工业领域CAGR30%，工业能源领域CAGR达59%，高端工业设备、储能系统的高效化升级持续带动GaN器件落地。整体来看，低压、中高压全系列GaN器件的场景化落地，推动行业进入全面普及阶段。
二、ST PowerGaN核心技术优势：
突破传统功率器件性能壁垒
氮化镓在功率和能源等领域有非常大的优势，就是可减少功率损耗并提高速度，实现更高的开关频率及功率密度、从而减小系统尺寸并降低成本。例如在数据中心用氮化镓制造的电源产品的功率密度超过100W/立方英寸，平均尺寸缩小50%，PSU电源转换效率高达98.6%。
我们先来看看GaN的工艺技术。图1，这是一个基于p-GaN（P型氮化镓）工艺实现的增强型（Enhancement Mode，e-Mode）GaN HEMT，即常关型（Normally-off）GaN器件的结构示意图。ST所有的氮化镓都是e-Mode结构的，在硅衬底上面做的一个氮化镓的外延，在外延上面做了一层氮化铝镓层（AIGaN），氮化镓和在铝镓层之间的有一个快速移动的电子，即二维电子气（2DEG），氮化镓通过这个快速移动的二维电子气来导电。这是一个平面的结构，Drain极和source极都在同一的平面上，这跟我们平常见到的Super JunctionMOS不太一样。氮化镓是一个常开的器件，我们要通过Gate控制，在Gate栅极的下方加了一个p-GaN，通过电场控制p-GaN，然后把这个二维电子气的电子通道阻断和开通来达到控制这个氮化镓的开通和关断。
ST正迈向8英寸晶圆的自主制造能力，并实现垂直整合制程，可以覆盖不同功率器件制造的全产业链。同时构建可靠且稳定的供应链体系，并通过自主专有技术实现产品差异化竞争优势。
在工艺制造层面，意法半导体布局8英寸晶圆量产产线，意大利卡塔尼亚（Catania）正在建设200mm功率GaN产线，保障稳定供应链供给，预计2027年二季度进入全面量产阶段。同时，自研BCD-GaN集成工艺，实现功率器件与控制电路的协同集成，为产品差异化创新与规模化降本奠定基础。
三、ST PowerGaN全矩阵产品布局，覆盖全场景电力需求

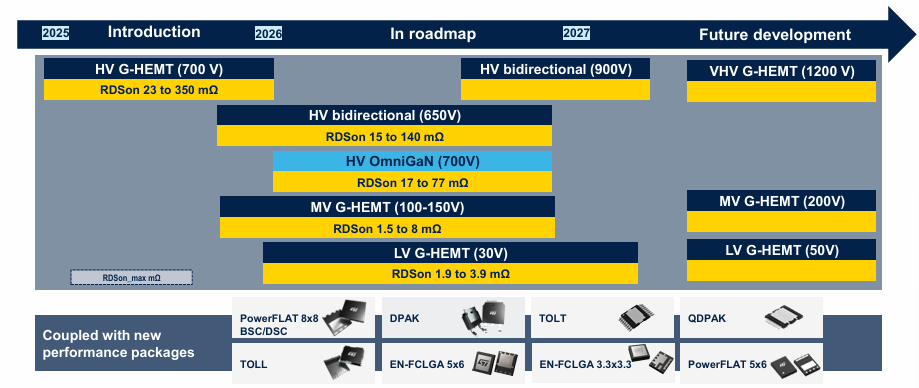

意法半导体构建了覆盖低压（LV）、中压（MV）、高压（HV）的全电压等级PowerGaN产品矩阵，适配多场景差异化需求，同时推出自研OmniGaN系列智能防护型E-mode架构器件，进一步拓宽高端应用边界。产品电压为700V，导通电阻（RDS(on)）跨度17mΩ-77mΩ，搭配多类型封装方案，实现高低功率场景全覆盖。
ST的氮化镓已应用在不同领域上，目前市场大概分为四大板块：
1. 消费与机器人类，主打100V、700V低压中阻产品，1.5-3.5mΩ超低导通电阻器件适配手机快充、笔记本适配器、人形机器人关节、家用网络设备等场景。
2.工业能源系统，100-700V高压系列产品覆盖1.5-140mΩ导通电阻，适配光伏微型逆变器、储能系统、固态断路器、高压DC-DC转换器等设备，可满足工业级高可靠性、长寿命运行需求。同时ST也搭配新一代高性能封装如TOLL、QDPAK、PowerFlat 8*8、5*6，DPAK、TOLT、EN-FCLGA等多形态封装方案等等都在ST的产品发展路线图里。
3.服务器和数据中心电源应用，专用100V、700V器件适配HVDC 800/50V DC-DC转换器，PSUAC-48V，800V/50V高压直流（HVDC）DC-DC转换器，中间总线转换器（IBC），负载点电源（POL），DC-DC电池备用单元，大型数据中心规模化部署可撬动上亿级市场规模。
4.汽车相关的应用，ST针对性推出车规级GaN器件，涵盖100V、700V、1200V电压等级，适配车载400V车载充电机（OBC）、800V多电平车载充电机（OBC），400V/48V DC-DC转换器，48V车载电网（Boardnet），牵引逆变器等。这些核心部件，产品通过严苛车规认证，可适应车载高低温冲击、高频振动等恶劣工况。
以上我们梳理了氮化镓行业发展趋势、ST PowerGaN核心工艺优势与完整产品矩阵。下篇文章，我们将走进真实应用场景，通过AI算力、消费电源、家电电机等多项实测数据，直观感受ST PowerGaN器件的实际性能表现，敬请期待！
