消费类适配器、LED 驱动电源项目，经常遇到原有 SOP‑8 封装自供电 PSR 主控供货紧张，产线排产受阻。LP3718BSL 是芯茂微 LANDP 推出 SOP8L 封装自供电原边反馈 PSR 控制器，可用于 LPK8727 项目做 BOM 物料替代评估；内置 750V 高压 BJT 功率管，自供电架构取消辅助绕组 VCC 供电二极管，不需要外部启动电阻；SEL 引脚外接电阻灵活调整原边峰值电流，自带输出线缆补偿，抖频优化 EMI，全电压 90‑265VAC 推荐 12W，单压 176‑265VAC 可达 18W，全套完善保护机制。本文站在供应链缺货背景下物料替代评估视角，拆解器件优势、硬件差异、替代必须完整验证的测试项目，为电源工厂 BOM 备份提供选型参考。

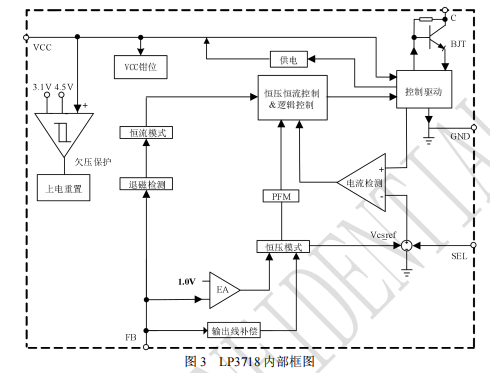

一、管脚定义与核心电气参数
封装 SOP8L
表格
| 管脚号 | 管脚名称 | 功能描述 |
|---|---|---|
| 1 | GND | 芯片信号与功率地 |
| 2 | SEL | 峰值电流设置引脚，外接对地电阻设置 IPKMAX |
| 3 | FB | 反馈电压输入端，恒压设置脚 |
| 4 | VCC | 芯片供电引脚，就近接旁路电容 |
| 5、6、7、8 | C | 内置 BJT 功率三极管集电极 |
关键电气规格（25℃）
- AC 输入：90‑265VAC，推荐整机 12W；176‑265VAC 条件最大 18W
- 内置 BJT Vcbo=750V；SEL 悬空 IPKMAX=800mA 典型
- VCC 启动典型 4.5V；UVLO 下降 3.1V；VCC 钳位 5.1V
- FB 基准 1.0V；满载线缆补偿电流 12uA，改善 USB 长线压降
- 最大开关频率 60kHz，最小工作频率 200Hz；内置频率抖频改善 EMI
- 前沿消隐 450ns；退磁检测比例 50%
- 保护：VCC 钳位 / 欠压、FB 开路保护、输入欠压、输出短路打嗝、输出过压、OTP 过温 150℃，过温迟滞 30℃
- DCM 断续模式工作，待机功耗满足六级能效
关键计算公式 \(I_{OCP}=\frac{0.5}{2} × I_{PKMAX} × \frac{N_{P}}{N_{S}} × k\) \(V_{outNoload }=\left(\frac{V_{FB}}{R_{FBL}} × R_{FBH}+V_{FB}\right) × \frac{N_{S}}{N_{aux }}-V_{be}\)
二、功率覆盖与【LPK8727 替代评估重点清单】
️重要提醒：封装同为 SOP8L，不代表直接 PIN‑TO‑PIN 直替上机，必须做整机验证
- 硬件架构同源：同样为自供电 PSR，无需启动电阻，取消辅助绕组 VCC 二极管；SEL 电阻设置峰值电流，FB 分压设置输出电压；变压器拓扑可以沿用原有方案，但参数需要重新校准。
- 参数差异核对：核对 IPKMAX 最大峰值电流、FB 基准、VCC 启动 / UVLO 阈值、抖频参数；原有 CS 采样、FB 分压、SEL 外围阻值建议重新核算。
- 替代评估必测项目
- 全电压 90‑265VAC 下恒压恒流精度；
- USB 长线输出压降，验证内置线缆补偿效果；
- 空载、轻载待机功耗，轻载音频啸叫；
- 高低温循环、老化测试；
- 输出短路重启、过压、输入欠压全部保护工况；
- EMI 传导辐射余量。
- 功率裕量：LP3718BSL 单压条件最高支持 18W，相比原物料功率裕量更高，密闭外壳项目依旧需要做好降额。
供货配套：LP3718BSL 原装货源稳定，常备批量现货物料，支持锁料锁产能，供货紧张项目建议纳入 BOM 备选物料池。
️选型评估免责提示：做物料兼容评估，建议务必完成样机调试、全负载、高低温整机验证，方可导入正式 BOM。
三、典型应用电路简述
AC 市电整流滤波接入变压器初级；C 引脚接内置 BJT 集电极；SEL 引脚接对地电阻设置原边峰值电流；FB 引脚接 RFBH、RFBL 分压网络采样辅助绕组；VCC 依靠芯片自供电回路建立工作电压，不需要辅助绕组 VCC 二极管；不需要外部启动电阻；次级二极管直接整流输出；芯片自带线缆补偿，改善带载输出线材压降。
四、PCB 布局硬性规范
- VCC 旁路电容紧靠 VCC‑GND 焊盘，保障上电启动、轻载供电稳定；
- SEL 设置电阻紧靠 SEL‑GND 焊盘，减小寄生，保证峰值电流精度；
- FB 分压电阻靠近 FB 引脚，远离变压器磁芯、C 高压功率走线，避免磁场耦合采样漂移；
- C 功率引脚充分铺铜散热；SOP8L 热阻较高，密闭外壳务必功率降额；
- 原边功率环路尽量缩小；功率地与信号地单点汇合至母线电解负极。
五、物料替换评估阶段高频故障整改
- 恒流输出点偏移：重新核算 SEL 电阻阻值；核对变压器匝比，计入漏感系数 k；
- USB 长线压降超标：启用内置线缆补偿，微调 FB 上偏电阻 RFBH；
- 轻载啸叫：利用内置抖频，优化变压器气隙；
- EMI 余量不足：压缩初级环路，增加 RC 吸收回路；
- 保护误触发：核查 VCC 辅助绕组电压，检查 FB、SEL 外围焊接。
六、典型应用场景
- 90‑265VAC 全压 12W、单压 18W 适配器、充电器；
- LED 恒压驱动电源、风扇灯隔离电源；
- 路由器、IoT 智能家居辅助隔离电源；
- 原有 LPK8727 项目供货紧张，BOM 物料替代评估。
LP3718BSL 相比参考物料拥有更大功率裕量，完整继承自供电 PSR 极简外围优势。即便封装、拓扑接近，芯片内部阈值、保护时序存在差异，不可不做验证直接批量投产。粤华信作为芯茂微电子一级代理商，常备现货库存，可提供原厂规格书、产线参考设计，FAE 协同协助工程师做物料替代整机评估。LP3718BSL，芯茂微 LANDP，SOP8L，自供电 PSR，LPK8727 替代，12‑18W 适配器，BOM 物料备选
