万用表电压正常，电路就正常吗？
万用表显示供电电压正常，板子却偶尔重启，是不是仪表不准？不一定。更常见的认识误区，是让一个电压读数回答了它没有完整记录的问题。普通万用表适合快速查看电压等数值，示波器则把电压随时间的变化展开；稳定时的数值，与开机或负载变化时的过程，不能互相替代。对刚开始调试的人，先别纠结哪台仪器更高级。先说清自己要确认“有多大”，还是“什么时候、怎样变化”，工具选择就有了方向。
图1：示波器的屏幕与控制面板，用于观察电压随时间的变化。
读数与波形，分别保留了什么
普通数字万用表的直流电压读数，要经过采样、一定时间的测量处理和显示更新。它不是把每一个瞬间都逐点展示给你。因此，一次短暂下跌可能没有明显反映在屏幕上；即使看到了跳动，也未必能知道跌了多久、发生在什么动作之前。
这不意味着万用表只能测“不变化的电”。不同型号可能具有最小值、最大值、记录或高速采样功能，交流档也有自己的测量方式。但能捕捉多短的事件、刷新多快、在什么频率范围内准确，要看具体规格，不能只凭功能名称推断。
图2中的手持表适合说明读数式仪器的外形与操作入口，屏幕没有提供本篇故障数据。实际使用时，先核对电压档、量程和表笔插孔，再确认测量参考点。至于一个读数是否足以判断问题，要回到你想观察的现象，而不是仪器价格。
图2：手持数字万用表的读数屏、档位和插孔；本图未展示测量结果。

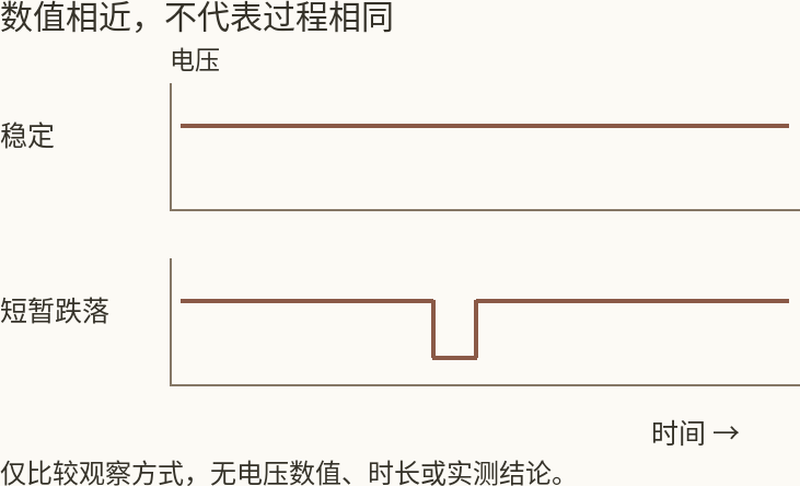

示波器常见画面中，横轴是时间，纵轴是电压。电压有没有短暂跌落、脉冲持续多久、两路信号谁先变化，都可以转化为波形问题。图3用同一段时间内的稳定电压与短暂跌落作解释：整体看起来接近，并不代表每一刻都相同。
这张图没有实测数据，只说明观察方式。假如问题只在上电时出现，就需要记录上电过程；假如问题跟某个动作同时发生，就要让采集覆盖那段时间。一直盯着已经稳定的画面，不能证明启动过程没有异常。
触发可以理解为约定一个“开始观察的条件”，帮助波形稳定显示或捕捉事件。例如关注电压跌落，就需要选择与该事件相符的触发条件和记录方式。具体怎样设置取决于仪器，不是按一次自动设置，就保证所有异常都能留下来。
图3：稳定电压与短暂跌落的概念对照，无实测数据。
看到一条线，也要检查你怎样看

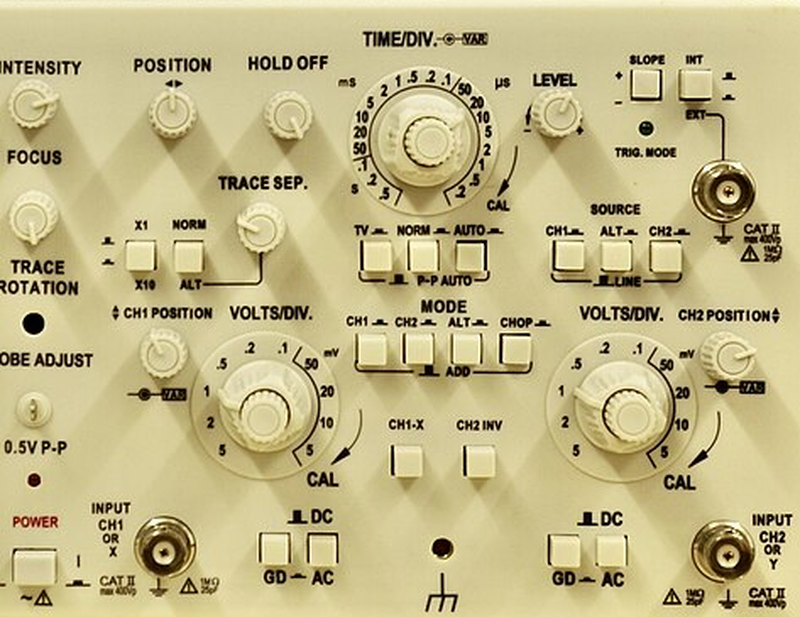

图4的面板把垂直、水平和触发控制放在不同区域。垂直刻度决定一格代表多少电压，水平时基决定一格代表多少时间。幅度刻度太大，细小变化会被压扁；时间范围不合适，短事件可能难以辨认，或者根本没有落进记录窗口。
探头本身也参与测量。使用衰减探头时，探头倍率与通道设置要一致；否则显示的幅值可能被错误换算。带宽、采样率和记录长度决定仪器能够保留哪些细节，新手先核对这些是否适合当前事件，再考虑复杂的分析功能。
安全边界要先于波形。普通台式示波器的探头地夹通常与保护地相连，不是可以夹到任意节点的第二根表笔。本文只讨论已知安全低压电路；不确定接地关系时，先停止连接并查手册，不能拔掉保护地来“解决”测量问题。
图4：示波器面板中的垂直、水平与触发区域，各控制一种观察条件。
让两种工具各做一件明确的事
调试时可以先问：供电有没有、极性对不对、稳态电压大致是多少？这些问题常适合用万用表快速检查。若问题进一步变成“启动时是否掉压”“使能信号何时出现”，再用示波器观察相应时间段，而不是重复读同一个稳态数字。
这不是固定的先后顺序。某些已知问题一开始就需要示波器；精确比较直流电压时，合适的高精度万用表又可能更有优势。仪器之间不是简单的高级与低级关系，关键是测量对象、精度、时间尺度和安全条件是否匹配。
保存记录时，不只截一张波形。把测量点、参考点、工作状态、探头倍率、时基和垂直刻度一起留下。图5中的控制区提醒我们，读数由信号与测量设置共同决定。下次复查，才能判断看到的变化来自电路，还是来自观察方法。
图5：示波器控制区局部，刻度与触发设置需要连同波形一起记录。
万用表没有发现异常，不等于电路在所有时刻都正常；示波器显示平直，也不等于采集条件已经合适。下一步先把故障改写成一个测量问题，再选工具并记录条件，不急着更换元件。你手上那个“电压正常但仍出问题”的节点，需要确认的是稳态数值，还是某个动作发生前后的变化？
