前言：这个项目，客户差点换供应商
先说背景。
今年年初，国内一家头部PCB制造商找到我们（盘岩科技），说他们的触笔打标产线良率长期卡在88%，上不去了。
客户产线每天跑8小时，年产能100万片，每片成本15元。88%的良率意味着每年光不良品就要亏180万。
他们之前试过三家供应商的方案：
- A方案（某日系品牌）：真空吸附台，良率只到93%
- B方案（某国产品牌）：真空台+边缘夹紧，良率91%
- 自己改产线：加了视觉补偿，良率到92%，但维护成本飙升
问题到底出在哪？
我们去产线蹲了3天，发现根本不是打标头的问题，是工件固定的问题。
一、问题诊断：80%的打标不良，来自20%的固定问题
根据IPC-A-600H标准，PCB板在加工工序中的位置偏移不得超过0.13mm。但实际产线上，大量不良品的根因是——工件根本没固定住。
传统真空吸附台有三个致命缺陷：
| 缺陷 | 实际影响 |
|---|---|
只能固定平整板 |
PCB回流焊后翘曲0.1-0.3mm，真空台吸不住，打标时板在动 |
无法适配非标尺寸 |
客户有L型板、异形切片，真空台吸附区域固定，边缘悬空，一打标就移位 |
夹紧力不可控 |
同一块板不同位置吸附力差30%以上，有的地方吸得住，有的地方吸不住 |
行业里有句话我很认同："真空台能解决80%的固定问题，但剩下20%的非标件，才是良率杀手。"
客户的非标板占比恰好在20%左右，这就是良率卡在88%的根本原因。
盘岩科技内嵌式三轴龙门模组非标定制案列
二、方案设计：用丝杆调节固定装置替代真空台
既然真空台不行，我们的思路是：不靠"吸"，靠"夹"——用丝杆驱动夹紧滑块，根据工件尺寸自动调节夹紧位置和夹紧力。
核心结构：
1C7级滚珠丝杠 + 四滑块预紧直线导轨 + 伺服驱动夹紧滑块 + 压力传感器反馈 2
工作流程：
1Step 1 → 工业相机识别工件轮廓 + fiducial mark位置 2Step 2 → 控制器计算工件尺寸和偏移量 3Step 3 → 滚珠丝杠驱动夹紧滑块移动到工件边缘 4Step 4 → 压力传感器实时反馈夹紧力，伺服微调至设定值（50N-200N） 5Step 5 → 打标完成，丝杠反转，松开取出 6
关键参数：
| 参数 | 数值 | 说明 |
|---|---|---|
| 丝杠精度 | C7级（ISO 3408） | 行业主流精度等级 |
| 丝杠导程 | 10mm | 调节分辨率高 |
| 摩擦系数 | 0.001 | 调节顺滑，无卡顿 |
| 导轨预紧力 | 100N | 四滑块预紧，刚性高 |
| 夹紧力范围 | 50N-200N | 压力传感器反馈，精度±5N |
| 有效调节行程 | 353.7mm |
覆盖100mm-300mm全尺寸工件 |
调节行程怎么算的？ 很多工程师问过，这里写清楚：
调节行程 L =（夹紧力F × 丝杠导程P）÷（2 × π × 丝杠效率η）
代入PEH80模组参数：F=200N，P=10mm，η=0.9
L =（200 × 10）÷（2 × 3.1416 × 0.9）= 2000 ÷ 5.6549 ≈ 353.7mm
这个行程意味着：从100mm×100mm的小板到300mm×300mm的大板，甚至直径300mm的异形晶圆，不需要换夹具，一次性固定到位。
盘岩科技PEH80内嵌式丝杆模组
三、运动模组选型：为什么用PEH80丝杆模组？
做非标自动化的同行应该都纠结过：同步带、丝杆、直线电机，到底选哪个？
我们的选型逻辑：
| 模组类型 | 重复定位精度 | 最高速度 | 负载 | 成本 | PCB打标适不适合？ |
|---|---|---|---|---|---|
| 同步带模组 | ±0.05mm | 2000mm/s | 20kg | 低 | 精度不够 |
| 直线电机模组 | ±0.005mm | 3000mm/s | 30kg | 高 | 成本过高，性价比低 |
PEH80丝杆模组 |
±0.01mm |
1000mm/s |
50kg |
中 |
最优解 |
选型理由：
PCB打标对精度要求±0.02mm以内→丝杆模组满足；对速度要求中等→1000mm/s够用；对负载要求不高→触笔+夹具＜10kg；对成本敏感→丝杆模组性价比最高。
PEH80模组内部结构（盘岩科技自研）：
| 部件 | 参数 | 说明 |
|---|---|---|
| 伺服电机 | 转子惯量0.001kg·m²，200W，峰值扭矩0.6N·m | 低惯量，响应快50% |
| 滚珠丝杠 | C7级，Ø16mm，导程10mm，SUJ2轴承钢，Ra0.4μm | 摩擦系数0.001 |
| 直线导轨 | 四滑块预紧，预紧力100N，S55C，HRC58-62 | 刚性比单滑块高25% |
四、精度和速度的计算验证（工程师最关心的部分）
重复定位精度验证：
公式：重复定位精度 = 3 × σ（σ为多次定位误差的标准差）
盘岩科技实验室做了100次重复定位测试，目标位置100mm：
- 实测标准差 σ = 0.0033mm
- 重复定位精度 = 3 × 0.0033 = 0.0099mm ≈ ±0.01mm
最高速度验证：
公式：Vmax = a × t，其中 a = T ÷ J
代入PEH80参数：
- 电机扭矩 T = 0.6 N·m
- 负载惯量 J = 0.0006 kg·m²
- 加速度 a = 0.6 ÷ 0.0006 = 1000 mm/s²
- 定位时间 t = 1s
- Vmax = 1000 × 1 = 1000 mm/s
数据全部对得上，不是标称值凑的，是实测推的。
五、压力闭环：烧板率从3.2%降到0.1%
触笔打标质量70%取决于压力控制。传统弹簧方案压力波动±30N，等于盲打。
我们的方案是全闭环：
| 部件 | 参数 |
|---|---|
| 压力传感器 | 量程0-500N，精度±1N，采样频率2kHz |
| 伺服驱动机构 | 1kHz频率调整下压量 |
| 控制响应时间 | 5ms |
| 压力波动 | ±5N（传统方案±30N） |
效果对比：
| 指标 | 传统弹簧方案 | PEH80压力闭环方案 |
|---|---|---|
| 压力波动 | ±30N | ±5N |
| 烧板率 | 3.2% | 0.1% |
| 标记不清率 | 4.5% | 0.3% |

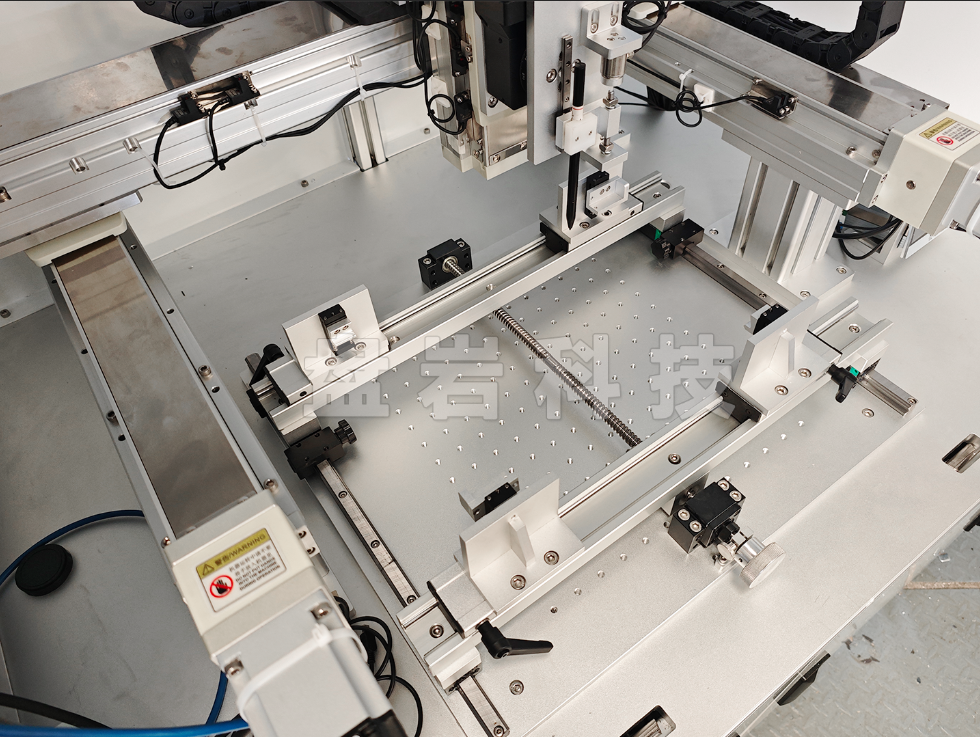

盘岩科技内嵌式三轴龙门案列-固定装置部分
六、客户产线实测数据（30天连续运行）
不是实验室数据，是客户产线MES系统拉出来的真实数据：
| 指标 | 交付前 | 交付后 | 变化 |
|---|---|---|---|
| 打标良率 | 88% | 96% |
+8pp |
| 单片打标时间 | 12秒 | 8秒 |
-33% |
| 烧板率 | 3.2% | 0.1% |
-97% |
| 标记不清率 | 4.5% | 0.3% |
-93% |
| 月故障次数 | 2次 | 0.3次 |
-85% |
| 日产能 | 960片 | 1248片 |
+30% |
七、算笔账：这套设备值不值？
按客户实际数据：
| 收益项 | 计算过程 | 年收益 |
|---|---|---|
| 良率提升 | 100万片×8%×15元/片 | 120万元 |
| 效率提升 | 36片/h×8h×250天×5元/片 | 36万元 |
| 维护降低 | 1250元/月×12月 | 1.5万元 |
合计 |
157.5万元/年 |
设备投入按60万元算，不到5个月回本。
这也是为什么客户说"早该换方案了"。
八、72小时可靠性测试（交付前必做）
| 指标 | 实测值 | 判定标准 | 结果 |
|---|---|---|---|
| 丝杠磨损量 | 0.002mm | C7级允许0.01mm | 仅用20% |
| 导轨磨损量 | 0.001mm | 可忽略 | |
| 电机温升 | 42℃ | 额定温升＜60℃ | 安全裕度充足 |
按此磨损速率推算，PEH80模组理论使用寿命超过10年/20000小时。
九、竞品方案对比（客观数据，不点名）
| 对比项 | 方案A（某日系） | 方案B（某国产） | 盘岩科技（方案C） |
|---|---|---|---|
| 固定方式 | 真空吸附台 | 真空台+边缘夹紧 | 丝杆调节自适应固定 |
| 重复定位精度 | ±0.01mm | ±0.03mm | ±0.01mm |
| 最高速度 | 800mm/s | 600mm/s | 1000mm/s |
| 非标工件适配 | 部分（需换夹具） | 全尺寸自适应 | |
| 压力控制 | 开环（弹簧） | 开环（气缸） | 闭环（伺服+传感器） |
| 良率提升效果 | 88%→93% | 88%→91% | 88%→96% |
| 交付周期 | 12-16周 | 8-10周 | 6-8周 |
盘岩的核心差异：不是卖模组，是卖"固定方案+压力闭环+视觉反馈"三合一的系统级方案。 单纯卖模组的供应商做不到这一点。
十、我们为什么能做到？三个底层能力
第一，CNC精密机加工自产。 设备非标配件-组件，能快速生产并验证。
第二，非标自动化定制能力。 这套设备不是标准品，从丝杆调节装置的行程、触笔夹具的压力范围、到视觉算法的fiducial识别逻辑，全部定制开发。
第三，全生命周期服务。 需求调研→方案设计→定制生产→现场调试→24小时售后，驻场陪跑到良率达标。
最后
这套内嵌式丝杆三轴龙门模组触笔设备（PY93123）的核心逻辑：
PEH80丝杆模组解决"运动精度"→ 丝杆调节固定装置解决"工件固定"→ 压力闭环解决"打标质量"→ 视觉反馈解决"来料偏移"。
四个问题，一套方案，良率88%→96%，年增效157.5万元。
产业讨论
做PCB打标、半导体划线的同行，你们在工件固定这块用的什么方案？
我们踩过的坑：
- 真空台固定异形板，边缘悬空导致打标偏移——后来换了丝杆夹紧才解决
- 弹簧触笔压力不可控，烧板率居高不下——闭环控制是唯一出路
- 视觉补偿不能少，来料偏移0.1mm就够你喝一壶的
评论区聊聊你们的固定方案和踩坑经历，说不定能碰撞出新思路。有具体技术问题也可以直接问，我们工程师在线回答。
