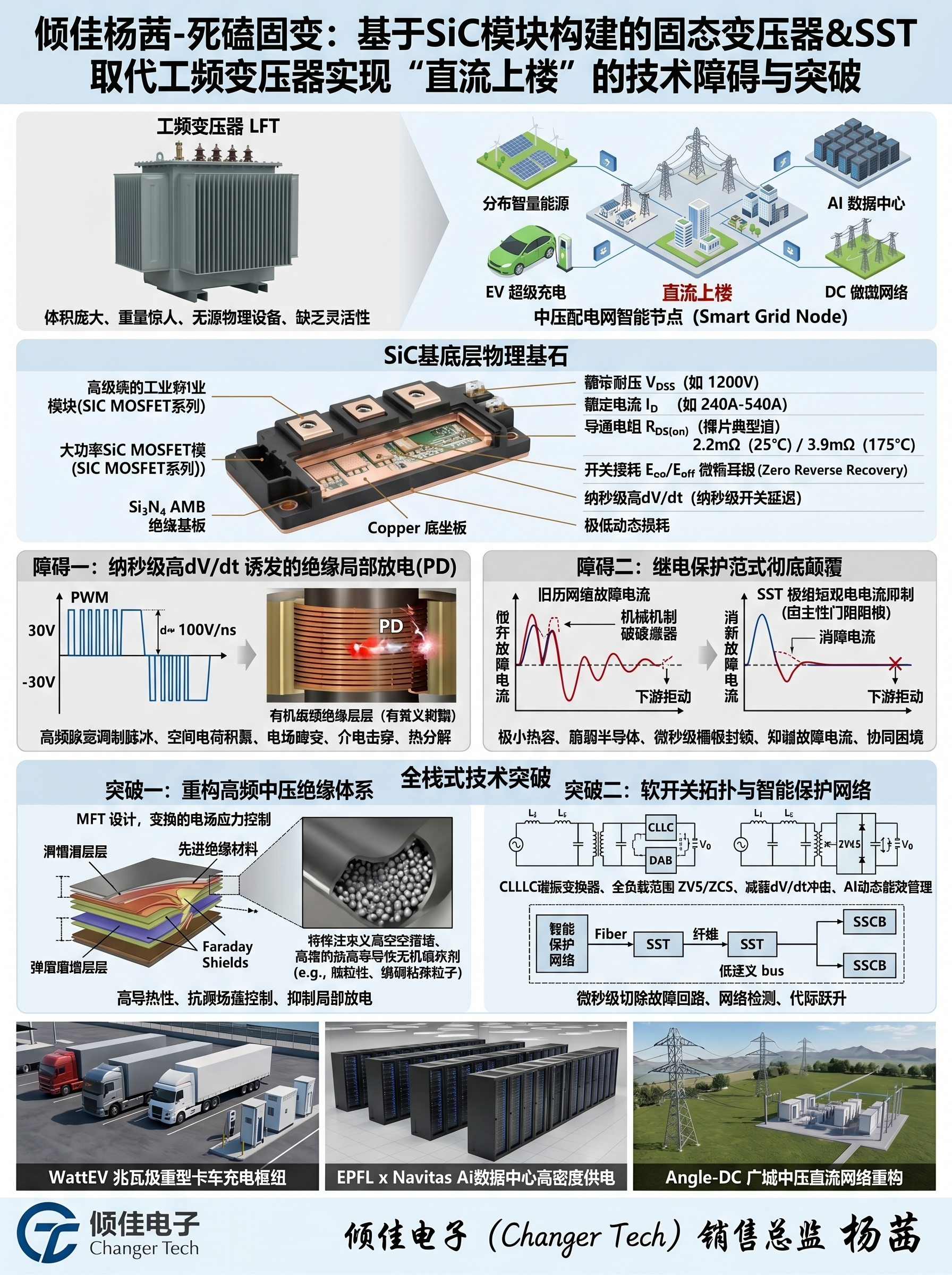

倾佳杨茜-死磕固变-配电网重构：基于SiC模块构建的固态变压器SST取代工频变压器实现“直流上楼”的技术障碍与突破
1. 现代配电网演进与“直流上楼”架构的时代必然性
在过去的一个多世纪里，交流（AC）配电网一直依赖于基于电磁感应原理的传统低频工频变压器（Low-Frequency Transformer, LFT）作为电压转换与能量传递的核心枢纽。这些传统的硅钢片与铜线绕组设备，凭借其高达98%至99%的最佳负载运行效率、坚固的物理结构以及长达数十年的使用寿命，构成了现代电力系统的基石 。然而，随着全球能源结构的深刻转型，配电网正面临从单向、无源网络向双向、高度有源的智能电网（Smart Grid）的剧烈演变。大规模分布式能源（DERs）的接入、电动汽车（EV）超充网络的快速蔓延、高功率储能系统（ESS）的普及，以及人工智能（AI）数据中心算力密度的爆炸式增长，对电网的灵活性和电能质量提出了前所未有的挑战 。
在这一宏观技术背景下，传统工频变压器的局限性暴露无遗。LFT本质上属于体积庞大、重量惊人且缺乏灵活性的无源物理设备。它们无法对复杂的双向潮流进行主动控制，无法实时治理电压暂降或谐波等电能质量问题，更无法与日益庞大的直流（DC）原生设备和分布式能源实现无缝的电气接口 。为了克服交流配电网在多次交直流转换过程中产生的巨大能量损耗，“直流上楼”（即中压配电网深入城市建筑和工业园区后，直接通过变压设备转化为低压直流母线，供建筑内部的直流负载使用）作为一种革新性的拓扑架构，日益成为学术界与工业界的共识 。
实现“直流上楼”和中压直流/低压直流（MVDC/LVDC）混合微电网的核心赋能设备，正是固态变压器（Solid-State Transformer, SST），亦被称为电力电子变压器（Power Electronic Transformer, PET） 。固变SST通过将快速响应的电力电子变换器与中/高频隔离变压器（MFT）深度融合，彻底打破了传统变压器的物理桎梏。它不仅在体积和重量上实现了革命性的缩减，更将配电节点转化为一个具备主动感知与执行能力的“智能节点”（Intelligent Node），实现了可控的能量路由、精确的交直流（AC/DC）无缝转换以及全方位的高级电网支撑功能 。而推动固变SST从实验室的理论概念走向兆瓦（MW）级现实应用的绝对驱动力，则是以碳化硅（SiC）为代表的宽禁带（Wide Bandgap, WBG）半导体功率模块技术的飞跃式突破 。
本报告将基于最前沿的SiC功率模块底层参数，深度剖析固变SST技术的物理内涵，全面评估其在取代工频变压器、重构配电网并实现“直流上楼”过程中所面临的极端绝缘、热管理及保护协调等技术障碍，并系统性梳理当前的突破性解决方案与商业示范路线图。
2. 碳化硅（SiC）宽禁带半导体：固变SST架构的底层物理基石
固态变压器的标准拓扑架构通常包含三个核心级联部分：连接中压电网的高压输入整流级、提供电气隔离与电压匹配的双向高频直流/直流（DC/DC）变换级，以及输出交流或直流的逆变/整流级 。在这些高压、高频及极端功率密度的工况下，传统的硅（Si）基IGBT由于其固有的长拖尾电流、高开关损耗以及有限的耐温能力，已触及性能天花板，无法满足固变SST的严苛要求 。碳化硅（SiC）材料凭借其十倍于硅的临界击穿电场、三倍的禁带宽度以及更高的热导率，使得高频、高压和高效率的电力电子变换成为可能，构成了固变SST技术落地的底层物理基石 。 基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
2.1 工业级SiC MOSFET模块的极限电气特性解析
为了深刻理解SiC技术对固变SST性能的系统性提升，必须深入到功率模块的微观电气参数层面。以行业前沿的BASiC（基本半导体）BMF系列1200V工业级SiC MOSFET半桥模块为例，其详尽的电气与热力学参数勾勒出了当前材料科学的极限能力。下表汇总了该系列不同电流等级模块的核心静态与动态参数：
| 模块型号 | 封装与基板技术 | 额定耐压 (VDSS) | 额定连续电流 (ID) | 导通电阻 (RDS(on)) 典型值 @25°C / 175°C | 开关损耗 (Eon / Eoff) 典型值 @175°C | 反向传输电容 (Crss) @100kHz | 最大耗散功率 (PD) |
|---|---|---|---|---|---|---|---|
| BMF240R12E2G3 | Pcore™2 E2B, Si3N4 | 1200 V | 240 A (@80°C) | 5.0 mΩ (裸片) / 8.5 mΩ (裸片) | 5.7 mJ / 1.7 mJ | 0.03 nF | 785 W |
| BMF240R12KHB3 | 62mm, 铜底板, Si3N4 | 1200 V | 240 A (@90°C) | 5.3 mΩ (裸片) / 9.3 mΩ (裸片) | 11.9 mJ / 3.1 mJ | 0.04 nF | 1000 W |
| BMF360R12KHA3 | 62mm, 铜底板, Si3N4 | 1200 V | 360 A (@75°C) | 3.3 mΩ (裸片) / 5.7 mΩ (裸片) | 12.5 mJ / 7.1 mJ | 0.04 nF | 1130 W |
| BMF540R12KHA3 | 62mm, 铜底板, Si3N4 | 1200 V | 540 A (@65°C) | 2.2 mΩ (裸片) / 3.9 mΩ (裸片) | 36.1 mJ / 16.4 mJ | 0.07 nF | 1563 W |
| BMF540R12MZA3 | Pcore™2 ED3, Si3N4 | 1200 V | 540 A (@90°C) | 2.2 mΩ (终端) / 3.8 mΩ (终端) | 数据未完全披露 | 0.07 nF | 1951 W |
对上述数据的深度剖析可以揭示SiC MOSFET在固变SST系统中的几个关键行为特征：
首先是极低的静态导通损耗与热稳定性。从240A模块的典型5.0 mΩ裸片内阻，演进至540A大电流模块（如BMF540R12KHA3与BMF540R12MZA3）惊人的2.2mΩ超低内阻，标志着芯片制程在缩小元胞尺寸和提升电流密度方面取得了巨大成就。更值得注意的是其温度系数：当模块从25°C的室温加热至175°C的极端结温（T_{vj}）时，540A模块的裸片导通电阻仅上升至3.9mΩ 。相比于传统的硅基功率器件在高温下内阻往往成倍甚至三倍增加，SiC材料呈现出相对平缓的温漂曲线，这使得固变SST在应对高负荷数据中心或兆瓦级充电桩的满载持续冲击时，能够维持稳定的高转换效率，并大幅降低了系统热失控的风险 。
其次是趋近于零的开关延迟与极低的动态损耗。固变SST高频变压器体积的缩减直接依赖于电力电子开关频率的提升。在1200V的阻断电压下，BMF540R12KHA3的反向传输电容（Crss，即米勒电容）仅为0.07 nF，内部栅极电阻（RG(int)）低至1.95 Ω 。这种极微小的寄生电容赋予了SiC器件极快的电压变化率（dV/dt），使得其开关动作在纳秒（ns）级别即可完成。数据表明，即使在175°C的高温和540A的全电流下，其关断损耗（Eoff）也仅为16.4 mJ 。这种动态损耗特性的革命性改善，使得固变SST能够在几十千赫兹（kHz）的频率下进行PWM硬开关或谐振软开关操作，不仅彻底摆脱了低频变压器的体积束缚，更有助于缩小外围滤波器和无源元件的尺寸 。
最后是本征体二极管的零反向恢复特性。在固变SST隔离级常用的双向有源桥（DAB）或CLLLC谐振拓扑中，换流器件必须依赖内部二极管进行续流。传统硅基IGBT的反并联二极管在反向恢复时会产生巨大的电流尖峰和能量损耗。而SiC MOSFET内置的体二极管（如BMF240R12E2G3模块）表现出几乎零反向恢复（Zero Reverse Recovery）的物理行为 。在800V母线电压下，其恢复电荷（Qrr）微乎其微，这不仅彻底消除了续流时的反向恢复损耗，还有效抑制了高频振荡，显著改善了系统的电磁兼容性（EMC）和电磁干扰（EMI）表现 。
2.2 应对极端热流密度的封装材料与工艺革命
固变SST的高度模块化设计意味着成百上千千瓦的功率被压缩在传统变压器几分之一的体积内。以BMF540R12MZA3为例，其单开关在175°C结温和25°C壳温条件下的最大允许耗散功率高达1951 W 。传统的氧化铝（Al2O3）陶瓷基板和锡焊互连工艺在如此极端的局部热流密度（Heat Flux Density）下，极易因热膨胀系数（CTE）不匹配而产生微裂纹，进而引发灾难性的热疲劳失效。
为了打破封装瓶颈，目前高性能SiC模块全面引入了先进的底层材料。上述BMF系列模块无一例外地采用了氮化硅（Si3N4）活性金属钎焊（AMB）陶瓷基板 。氮化硅不仅具备卓越的介电隔离能力（支持3000V至4000V RMS的有效值耐压隔离） ，其断裂韧性远超氧化铝和氮化铝，同时具有优异的导热率。这使得模块在经受数万次极冷极热的功率循环（Power Cycling）时，仍能保持基板的机械完整性 。此外，铜底板（Copper base plate）的集成进一步优化了向外部散热器的热扩散路径 。
在更为前沿的研发中，针对要求超低寄生电感和超高散热的数据中心及车规级应用，扇出型面板级封装（FOPLP）结合纳米烧结铜（Nano-sintered Cu）或纳米烧结银（Ag）固晶技术正在取代传统的焊料层 。这种无压或瞬态液相扩散连接工艺构建了热阻极低、熔点极高的金属互连层，从根本上降低了封装结构的热阻 。同时，业界如意法半导体（STMicroelectronics）等厂商的第四代与第五代SiC技术，已将最高结温（Tjmax）额定值推升至200°C，并引入了新型平面与沟槽辅助架构，这为固变SST在无大型液冷条件下的严酷配电网环境部署提供了充足的温度余量 。
3. 架构重塑：固变SST在“直流上楼”场景中的系统级颠覆优势
将中压配电网（如10 kV、13.8 kV或33 kV）直接引入商业楼宇或工业园区，并转化为高低压直流母线（如800V DC和400V DC），即所谓“直流上楼”，被视为下一代建筑电气化的终极形态。在这一进程中，固变SST相较于携带独立电力电子整流器的传统硅钢变压器，展现出了降维打击般的系统级优势。
3.1 质量、体积与功率密度的几何级跨越
传统LFT的物理设计受制于法拉第电磁感应定律的低频限制，其铁芯截面积和铜线绕组匝数巨大。固变SST通过前端模块化多电平变换器（MMC）或级联H桥（CHB）将低频交流电转换为直流，再通过逆变器生成数千赫兹至数百千赫兹的高频交流电进入高频变压器（MFT） 。工作频率呈指数级的提升，使得MFT所需承载的磁通密度极大降低，变压器的磁性芯体（如纳米晶合金或铁氧体）和高频利兹线（Litz wire）绕组的体积得以巨幅缩减。数据显示，固变SST的整体重量通常比同等功率的传统变压器轻60%至70%，体积可缩小一半以上 。这种极端紧凑的物理形态，对于寸土寸金的城市核心区数据中心、超级充电站和高层建筑地下配电室而言，具有不可估量的商业部署价值 。
3.2 交直流多端口能源路由与微网无缝集成
传统变压器本质上是一个两端口的静态电压变换设备，无法适应现代微电网多源异构的需求。而固变SST凭借其中间直流链路（DC-link），天生具备构建多端口“能源路由器”（Energy Router）的能力 。在“直流上楼”架构中，固变SST可以在提供低压交流（LVAC）输出的同时，直接从内部引出稳压的低压直流（LVDC）母线。这一特性使得太阳能光伏（PV）板、储能电池（BESS）以及各类直流负载（如LED照明、变频空调、AI服务器和电动汽车充电桩）可以跨过各自独立的逆变/整流环节，以极高的效率直接并入建筑的直流母网 。这不仅消除了多级转换带来的系统损耗，还大幅简化了分布式能源的并网架构。
3.3 毫秒级电能质量主动治理与动态抗扰
在大规模分布式能源和非线性负载接入的今天，配电网的电压暂降（Sags）、浪涌（Swells）、频率漂移和谐波污染频发。由于固变SST在原边和副边之间通过直流电容和高频变压器实现了电磁与电气的彻底解耦，它能够主动且精准地隔绝电网干扰的传递 。基于高速数字信号处理（DSP）平台的控制算法，SST可以在毫秒甚至微秒（μs）级别内，动态补偿无功功率并执行功率因数校正（PFC），其响应速度远胜于传统的无功补偿装置（SVC/SVG）或机械开关机构 。这意味着无论是电网侧的故障还是负荷侧的剧烈波动，固变SST都能确保楼宇终端接收到堪比纯净正弦波或绝对稳定的直流电能。
4. 迈向现实：固变SST的先锋商业示范与市场全景
近年来，得益于SiC技术的日臻成熟，固变SST已跨越实验室概念的雏形期，步入兆瓦（MW）级别的真实电网与微网商业验证阶段。
4.1 兆瓦级重型商用车充电枢纽：WattEV长滩港示范项目
交通电气化正向重型卡车领域延伸，兆瓦级充电系统（Megawatt Charging System, MCS）面临着极大的供电瓶颈。传统的480V低压交流配电需要海量的并联线缆、庞大的降压变压器和低压开关柜，其占地和损耗极其惊人。 在美国加州长滩港（Port of Long Beach），WattEV公司在加州能源委员会（CEC）近500万美元的资金支持下，正部署世界上最前沿的固态变压器充电枢纽 。该项目采用了一款结构紧凑的中压电源转换系统（MV-PCS），即直接面向大功率充电的固变SST。该固变SST系统能够直接接入12 kV至15 kV的公用事业中压配电网，通过内部集成的液冷固态电力电子设备，越过传统降压与整流环节，直接为电动卡车提供1.2 MW至3.8 MW的高频纯直流快充 。 这种模块化、一体化的设计大幅减少了土木工程量、线缆敷设成本以及后期维护的复杂性，显著缩短了站点的建设周期 。WattEV预计该固态变压器系统的生产就绪型号将于2026年正式投产，以配合兼容MCS标准的重型卡车的大规模商业化上市 。
4.2 AI数据中心的高密度中压直流供电：EPFL与Navitas
生成式AI的爆发促使单个数据中心机柜的功率消耗从传统的十余千瓦飙升至上百千瓦。为了应对散热与配电的双重挑战，洛桑联邦理工学院（EPFL）与Navitas Semiconductor在2026年美国应用电力电子会议（APEC）上展出了一台颠覆性的250 kW固态变压器平台 。 有别于庞大的低频变压器加多级不间断电源（UPS）的传统架构，EPFL设计的固变SST采用单级模块化桥式整流拓扑，整合了Navitas最新的GeneSiC™碳化硅器件——在中压输入级采用3.3 kV的超高压SiC器件，在下游降压级采用1.2 kV的沟槽辅助平面（TAP）MOSFET 。该平台实现了从3.3 kV交流电直接转换为800 V直流电的革命性跨越，专为下一代AI服务器机架的高压直流供电而生，极大地提升了端到端转换效率并缩减了占地面积，释放了更多物理空间用于计算资源的部署 。
4.3 广域中压直流网络重构：GE Angle-DC配电改造项目
除了楼宇终端，固变SST技术在电网主干层的中压直流（MVDC）重构中也展露头角。英国的Angle-DC项目（由GE Vernova主导建设）展示了MVDC技术在提升现有走廊输电能力方面的潜力。该项目将连接北威尔士与安格尔西岛（Isle of Anglesey）的一段现有33 kV交流配电线路改造为±27 kV的中压直流运行模式 。通过在两端部署固变SST构型的多电平换流器，网络彻底摆脱了交流线路热极限和无功损耗的制约。SST不仅实现了潮流方向的精准双向控制和电压的动态支撑，还在不新建铁塔和导线的前提下，极大提升了既有线路的输电容量，为海量区域可再生能源的无缝并网打下了坚实基础 。其他欧洲项目如FUNDRES（铁路电气化改进）、FlexNet-EkO（低压分布网异步连接）及ENSURE（20kV AC至DC充电子网）也进一步印证了SST在各类拓扑下的泛用性 。
4.4 市场规模的爆发预期
商业与技术的双重突破正在催生一个庞大的新兴市场。行业报告预测，固态变压器市场将在未来十年迎来爆发式增长。市场规模预计将从2025年的约2000万美元激增至2035年的15.2亿美元，年复合增长率（CAGR）高达惊人的40.1% 。这一增长的驱动力不仅来自前述的微电网和电动汽车充电基础设施（EV Infrastructure），还将广泛涵盖铁路牵引系统、智能电网升级以及工业可再生能源整合等核心领域 。
5. 横亘在“直流上楼”规模化面前的技术深水区与壁垒
尽管固变SST的前景宏大且商业雏形已现，但在将其确立为配电网和楼宇供电绝对主力的道路上，仍然横亘着一系列极具挑战性的物理、工程与经济壁垒。
5.1 纳秒级高 dV/dt 诱发的绝缘系统崩溃与局部放电（PD）
固变SST设备中最高频、最脆弱的环节在于其内部的中压高频变压器（MVHFT）。SiC MOSFET模块的超低米勒电容赋予了其极快的开关速度，但这同时也是一把双刃剑：在实际运行中，电压变化率（Slew rate, dV/dt）可以高达100 V/ns 。 当这种携带有极高 dV/dt 的高频脉宽调制（PWM）方波施加在MFT的原边和副边绕组之间时，将通过绝缘层内的寄生电容产生巨大的高频位移电流，导致极端的电场畸变。现有的绝缘设计规范和材料（如传统工频变压器常用的矿物油、绝缘纸或标准环氧树脂）根本无法应对这种应力 。 高频高压应力的最直接破坏机制是局部放电（Partial Discharge, PD）。在绝缘体内部不可避免的微小气隙（Voids）中，高频脉冲会导致严重的空间电荷积聚（Space Charge Deposition）。当局部几何电场强度（E0）与空间电荷电场（Eq）的叠加超过气体的击穿阈值时，就会持续诱发PD 。研究表明，在PWM波形下，绝缘系统的重复局部放电起始电压（RPDIV）会随着 dV/dt 的陡峭化和调制频率的增加（如从10kHz增加至数倍）而急剧下降 。持续的局部放电和高频介电损耗会引发严重的局部温升，导致环氧树脂和硅凝胶等有机材料在200°C以上发生不可逆的热分解与碳化，最终使得绝缘结构在远未达到设计寿命前发生灾难性的介电击穿（Dielectric Breakdown） 。这是当前高频中压电力电子技术所面临的最核心的“阿喀琉斯之踵”。
5.2 继电保护范式的彻底颠覆与配网协同困境
传统配电网的继电保护体系（如过流继电器、距离保护和熔断器）严重依赖于发生短路故障时，电网通过工频变压器（其本身具有一定的短路阻抗）提供的巨大短路故障电流（通常为额定电流的数十倍）来触发动作 。 然而，固变SST本质上是一个完全由脆弱半导体构成的能量阀门。SiC器件的热容极小，过载能力极其有限（例如BMF540系列额定540A，其最大脉冲电流仅允许1080A，且时间极短 ）。为了保护昂贵的功率模块免遭瞬间热击穿，固变SST内置的控制芯片在检测到下游短路的微秒（μs）级别内，就会主动封锁栅极驱动信号或限制电流输出 。 这一系统自保行为导致了宏观上配电网短路电流的突然“消失”。当楼宇内部的直流或交流母线发生短路时，下游传统的机械断路器或延时继电器因等不到足够的动作电流而“拒动”或“缓动”，进而导致故障无法隔离，极易引发整个区域微网的瘫痪 。如何在SST抑制故障电流的前提下，重构基于相角偏移、频率变化率（ROCOF）或暂态行波的全新自适应保护体系，是设备并网面临的关键系统级挑战 。
5.3 极端功率密度下的热量积聚与电容寿命枯竭
固变SST通过提高频率消除了庞大的散热表面积，这导致极大量的废热被限制在狭小的物理空间内。尽管SiC导通电阻低，但在兆瓦级的功率吞吐下，半导体结温以及高频磁芯（纳米晶或铁氧体材料）的磁滞与涡流损耗仍会产生极高的局部热流密度 。 除了功率模块的热应力外，固变SST拓扑中用于平抑电压波动和滤除纹波的中间直流链路电容（DC-link capacitors）成为了整个设备的寿命短板。高温环境下，电容器（尤其是电解电容）内部的电解液干涸或介质老化速度会呈指数级加速。传统硅钢变压器因其无源特性，设计寿命长达30至50年；而包含了数以千计的半导体开关、微控制器和薄膜/电解电容的固变SST系统，其持续高负荷运行的预期寿命往往难以突破15至20年，大幅推高了电网的全生命周期运维成本 。
5.4 效率悖论、制造成本与互操作性危机
SST在最优负载（满载附近）虽然能够匹敌传统变压器的效率，但其面临着严峻的“轻载效率悖论”。由于固变SST必须维持高频PWM开关操作以保持输出电压的稳定，其开关损耗、磁芯损耗以及辅助电源功耗（如复杂的DSP控制器和高压隔离驱动器）在轻载时几乎保持不变（固定的开关损耗）。这导致在部分负载（Partial load）工况下，固变SST的效率往往低于具备平坦效率曲线的传统变压器 。对于峰谷负荷差异巨大的住宅和商业楼宇配电，如果不加以特殊的休眠调制策略，SST的年度总电能损耗可能不降反增 。
在经济性方面，固变SST的初始资本支出（CAPEX）远超普通变压器 。昂贵的SiC和GaN宽禁带半导体晶圆、极其复杂的驱动与控制电路，以及为抑制局部放电而需要深度定制的高频高压变压器与特殊灌封材料，共同构成了巨大的成本门槛。这对于预算敏感的公用事业公司（Utilities）是一大推广阻力 。 此外，作为数字电网的执行节点，固变SST必须与上位机进行双向通信。当前行业缺乏统一的固变SST通信协议、并网标准和互操作性框架。这不仅增加了系统集成的难度，还将这类暴露在互联网和电网边缘的智能节点置于严峻的网络安全风险之中，黑客的中间人攻击或恶意固件篡改可能直接导致区域性停电 。
6. 技术破局：全栈式的解决路径与前沿创新路线图
为了突破这些横亘在固变SST商业化道路上的深水区障碍，全球的科研机构和头部企业正在从底层的材料配方、封装结构到顶层的拓扑算法进行全栈式的攻坚。
6.1 重构高频中压绝缘体系与抗频场强控制
针对高 dV/dt 诱发的绝缘老化问题，绝缘设计的范式正在发生根本性转变。 首先，在MFT的结构设计中引入了极其复杂的电场应力控制技术。通过在原边和副边绕组之间插入接地屏蔽层（Shielding layers）和法拉第隔离罩，可以有效地将高频共模位移电流引导至地端，从而避免其穿透绝缘介质，大幅削减局部电场集中 。同时，在绕组的端部和高电场梯度区域使用非线性电导率的应力分级材料（Stress grading layers），以平滑等电位线，抑制电晕和放电的产生 。 其次，材料科学界正在开发专为高频高压设计的高级介电材料（Advanced Materials）。例如，研发掺杂高导热无机填料（如氧化铝、氮化硼纳米颗粒）的特种环氧树脂真空灌封系统。这类复合材料不仅大幅提升了绝缘介电强度，更赋予了绝缘层极高的热导率，能够将绕组内部的高频集肤效应热量快速传导至外部冷板，从而在源头上切断了“高温-绝缘性能下降-放电-更高温”的恶性循环 。 在物理隔离策略上，部分设计通过结构隔离（Physical Segregation）将中压侧与低压侧在空间上完全分离，强制拉大电气间隙（Clearance）和爬电距离（Creepage），以粗暴但有效的路径长度换取在高频非正弦波形下的耐压可靠性 。
6.2 拓扑演进：软开关、松耦合与AI动态能效管理
为了解决轻载效率极低和开关热损耗问题，固变SST内部的高频隔离级正在全面拥抱谐振软开关拓扑，如CLLLC谐振变换器和改进型的双有源桥（DAB） 。 通过精确的寄生参数匹配与移相/变频控制，器件可以实现全负载范围内的零电压开通（ZVS）和零电流关断（ZCS）。软开关技术的普及不仅大幅降低了SiC器件在百千赫兹频率下的动态交越损耗，进一步缩小了散热器的体积需求，更为重要的是，它使得原本陡峭的开关波形变得平滑，极大地减弱了瞬态高 dV/dt 对变压器绝缘的冲击，并降低了系统的电磁干扰（EMI） 。 在系统架构层面，部分极其前沿的美国能源部（DOE）和加州能源委员会资助项目（如针对AI数据中心的研发），提出了采用松耦合谐振链路（Loosely Coupled Resonant link）的固变SST拓扑 。该方案创造性地引入了无线电能传输（WPT）的感应原理，通过高频平面变压器跨越较宽的物理气隙传输能量。这种物理上非接触的结构彻底消除了原副边之间的爬电途径与固体绝缘击穿风险，从而在不依赖昂贵灌封材料的前提下，将高压隔离等级与可靠性提升至全新高度 。 此外，针对轻载损耗悖论，人工智能（AI）和数字孪生（Digital Twin）驱动的能量管理系统被引入SST控制内核。系统可通过预测楼宇或充电站的负荷曲线，动态执行局部模块的轮换休眠（Sleep mode）与唤醒，实现多模块并联状态下的系统级效率寻优，从而拉平全负载效率曲线 。
6.3 固态断路器（SSCB）网络的无缝闭环保护
解决固变SST下游故障保护盲区的终极路径，不在于逼迫固变SST去生成破坏性的短路电流，而是通过极速的网络检测完成配电保护架构的代际跃升。 伴随SiC功率器件的成熟，直流固态断路器（Solid-State Circuit Breakers, SSCB）正在走向商业化量产前夜。例如，英飞凌（Infineon）近期展示的专为固态电源分配设计的新一代SiC技术，通过创新的无栅氧层（Elimination of Gate Oxides）设计，清除了传统的MOS失效源，极大地增强了雪崩耐量和抗短路鲁棒性 。这类基于SiC的SSCB具有惊人的分断能力（在额定63A的系统中可安全关断超过1000A的瞬态过流），且其动作响应时间被压缩至数百纳秒以内 。 在未来的“直流上楼”微网中，通过光纤或高可靠的低延迟通信总线，将SST与下游分支节点的SSCB组成级联的智能保护网络。一旦终端发生短路，靠近故障点的SSCB将在SST的硬件自我保护触发之前，于微秒内优先完成故障回路的切除。这不仅实现了电网级的绝对选择性保护（Selectivity），还确保了非故障区域的不间断供电，彻底解决了“无故障电流”带来的继电保护困境 。
7. 结语：重塑零碳时代的智慧配电心脏
基于碳化硅（SiC）宽禁带模块构建的固态变压器（SST），绝不仅是一次简单的体积缩减，它是电力网络基础设施自交流电发明一个多世纪以来的最大一次范式转移。凭借如BMF540R12系列展现出的2.2 mΩ极低内阻、卓越的高频纳秒级响应、以及高达175°C结温和1900W散热极限的顶级性能 ，固变SST赋予了配电网无与伦比的功率密度、多端口双向能量路由能力以及主动免疫电网波动的控制特权。它是打通高压交流配电与“直流上楼”、光伏储能及EV超级充电网络之间电气壁垒的终极钥匙。
诚然，当前将固变SST全面推入现网仍需穿越一片深水区——以高 dV/dt 诱发绝缘热击穿为首的物理障碍，以及彻底颠覆现有配电保护体系带来的工程阵痛，叠加前期高昂的制造与研发成本，构筑了坚固的市场壁垒 。然而，材料科学界对高导热纳米树脂的突破、电力电子学界对松耦合软开关和谐振变换的革新、以及固态断路器（SSCB）的快速跟进，正以肉眼可见的速度瓦解这些壁垒。从WattEV在长滩港重型卡车充电枢纽的兆瓦级直充实践 ，到EPFL专为AI数据中心打造的250 kW高效中压直流输电平台 ，再到GE主导的英国Angle-DC配电走廊的交改直重构 ，固变SST正在最需要极致空间、超高功率密度和精细潮流控制的高净值应用场景中攻城拔寨。
随着SiC晶圆产能的大规模释放与良率攀升推动的成本骤降，以及IEEE和IEC在固态互操作性和保护规范上的逐渐成型 ，固变SST终将走出特种应用的利基市场。在未来，它将逐步下沉至城市的每一个街区配电室与摩天大楼的地下室，作为支撑全球零碳能源体系、承载海量电力数据的绝对智慧心脏。
